多関節マニピュレータ

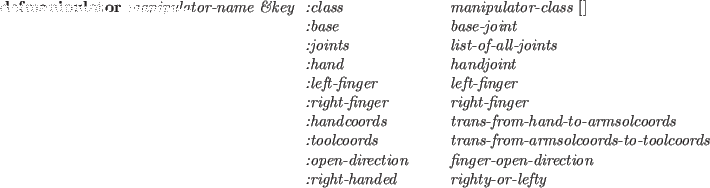

マニピュレータモデルはクラスmanipulatorによって記述される。マニピュレータモデルを作成するには、次のdefmanipulatorマクロを用いる。

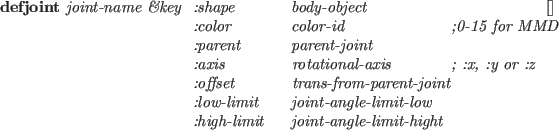

$\begin{emtabbing} {\bf defmanipulator} \it manipulator-name \&key \= :class \hs... ...open-direction}\\ \> :right-handed \> {\it righty-or-lefty} \rm \end{emtabbing}$

: マニピュレータモデルを作成する。

rotational-joint [クラス]


  :super   body

  :slots 		 (axis offset high-limit low-limit)

: 6自由度マニピュレータの間接を記述する。

manipulator [クラス]


  :super   cascaded-coords

  :slots 		 (base baseinverse joint angles right-handed hand handcoords


right-finger left-finger openvec max-span


toolcoords toolinverse armsolcoords toolinverse armsocoords


approach grasp affix)

: ベースからハンドまでのマニピュレータの運動を管理する。

:newcoords newrot &optional newpos [メソッド]

: 関節角度が限度に収まっていれば座標系を newrotとnewposに更新する

:armsolcoords [メソッド]

: ベース座標系からハンド座標系への変換（座標系のインスタンス）を計算し、作成する。

:tool &rest msg [メソッド]

: 工具座標系を返す、または変更する

:set-tool newtool &optional offset copy [メソッド]

: 工具座標系toolcoordsにnewtoolを設定する

:reset-tool [メソッド]

: 工具座標系を初期値に戻す

:worldcoords [メソッド]

: 工具座標系の位置ベクトル、回転行列、座標系のワールド表現を求める

:set-coords [メソッド]

: 順運動の解を求めるために、座標系を強制的に設定する。

:config &optional (a newangles) [メソッド]

: 6つの関節角度を直接に設定する

:park [メソッド]

: 初期姿勢に戻す

:hand &optional (h nil) [メソッド]

: ハンドオブジェクトを返す

:handcoords [メソッド]

: ハンド座標系の位置ベクトル、回転行列、座標系のワールド表現を求める

:span [メソッド]

: 現在の指の間隔を返す

:open-fingers s &optional abs &aux (current (send self :span)) [メソッド]

: 指幅を相対的、絶対的に指定する

:close-fingers [メソッド]

: 指を完全に閉じる

:angles &optional flag [メソッド]

: 現在の姿勢の関節角度のリストを返す

:get-approach [メソッド]

: 現在アプローチしている対象を返す

:set-approach a [メソッド]

: アプローチ対象aを設定する

:set-grasp g [メソッド]

: 把握対象物gを指定する

:get-affix [メソッド]

: 把握している物体を返す

:affix &optional (grasp) [メソッド]

: affixed-objectにgraspを設定する。 graspは、子孫としてhandcoordsに関連付けられる。

:unfix &optional (margin 10.0) [メソッド]

: affixed-objectにNILを設定する。 graspは、handcoordsの子孫リストから外される。

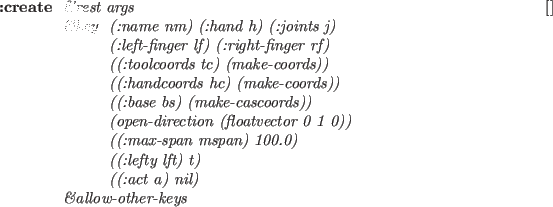

$\begin{emtabbing} {\bf :create} \it\= \&rest args \\lq [メソッド]\\ \> \&key... ...fty lft) t)\\ \> \> ((:act a) nil)\\ \> \&allow-other-keys \rm \end{emtabbing}$

: 新しいマニピュレータオブジェクトを作成、初期化する

manipulatorオブジェクトは、 base、joints(J1...J6)、handcoords、toolcoords の座標系の繋がりを管理する。 manipulatorクラスは、cascaded-coordsのサブクラスであり、やはり、cascaded-coords(またはbodyなどのサブクラス) であるbaseに結合され、 baseからtoolcoords(手先座標系)への変換を管理している。したがって、manipulatorオブジェクトに対して送られる :translate、:locate、:rotate、:orient、:transform などのメッセージは、手先点に対して作用する。そのとき同時にWRTパラメータを指定すれば、手先はWRT座標系に対して動く。次のプログラムでは、eta3をmanipulatorのインスタンスと仮定している。

　(send eta3 :translate #f(0 0 -100))        ;手先を10cm引っ込める　
　(send eta3 :translate #f(0 0 -100) :world) ;10cm下げる
　(send eta3 :translate #f(0 0 -100)
             (manipulator-base eta3))     ;手先をベース座標系で10cm下げる

これらのメッセージに対して、manipulatorはアーム解を計算して6つの関節角度を決定する。一般に解は複数存在するが、right-handed(右手系、左手系) の区別、および現在の関節角度との連続性により適当な解が選択される。しかし、指定された位置、姿勢に対する解が存在しない場合や関節角が限界を越える場合は移動、回転は起こらず、警告が発せられる。

アーム解の計算は、実際のマニピュレータに対応した個々のmanipulatorクラスに定義された:armsolメソッドが行う。マニピュレータがワールド座標系のどこに置かれてもよいように、また、どのような工具を用いてもよいように、アーム解は、 base、toolcoordsとは独立に、base座標系中でのハンドの位置、姿勢に対して与えられる。

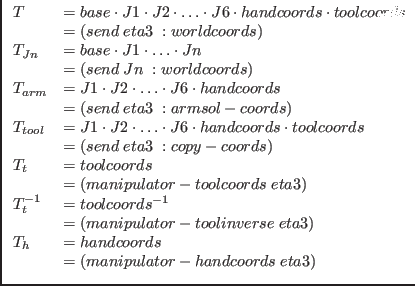

base、J1、J2、...、handcoords、toolcoordsの関係を図に示す。ワールドから手先への変換を $T$ とすると、 $T$ および各部分変換は次のようにして得られる。

$\begin{array}{ll} T & = base \cdot J1 \cdot J2 \cdot \ldots \cdot J6 \cdot ha... ... T_{h} & = handcoords \\ & = (manipulator-handcoords \; eta3)\\ \end{array}$

ここで、 $T$ はワールド座標系から工具座標系まで変換する。

**Figure:** relation between coordinate systems in a manipulator
$\begin{figure}\begin{center} \epsfile{file=fig/eta3coords.ps,height=100mm} \end{center} \par \end{figure}$

各関節は、Brepで表現された幾何モデルを保持している。しかし、頂点の座標、平面の方程式は常に現状を反映しているとは限らない。マニピュレータに対する移動、回転などのメッセージでは座標系の更新だけを行い、頂点の座標は変化しない。これは、移動、回転が複数回続けて起こった場合の計算量を減らすためである。更新は、マニピュレータに:worldcoordsメッセージを送ることで引き起こされる。

マニピュレータは、手先座標系で動作を指定することを主な目的としている。関節角による指定には :config を用いる。引き数には6要素の列を与える。

　 (send eta3 :config (float-vector pi/2 pi/2 0 1 0 1))

:configは、各関節角度が可動範囲に収まっていることを検査した後、それらを回転させる。この結果、マニピュレータの管理している座標系と関節角度から定まる実際の手先の位置姿勢とが一致しなくなる。両者を一致させるためには、:set-coordsメッセージを送る。 :set-coordsは、関節角度から順方向のキネマティクスを計算し、最終的な手先座標系に対してさらにアーム解を解く。

例 ETA3のモデル生成とその描画

EusLisp 7.27 with Xlib created on Thu Sep 17 14:33:30 1992
(load "view.l")                                ;ウィンドウを開く
(load "/usr/local/eus/robot/eta3/eta3build.l") ;ETA3のモデルを生成する
(send *viewing* :look #f(2000 2000 2000))      ;視点を変える
(send-all (eta3arm-components eta3) :color 1)  ;物体の線の色を黒に変える
(send eta3 :config (float-vector 0 (/ -Pi 4.0) Pi/2 0 (/ -Pi 4.0) 0 ))
					       ;ETA3を関節角度の指定で動かす
(send eta3 :set-coords)                        ;上記参照
(draw eta3)                                    ;ETA3を描画する

k-okada 2013-05-21
